人が入れない場所へ。
点検の可能性を広げる
屋内点検ドローン「ELIOS 3」
機体の特徴

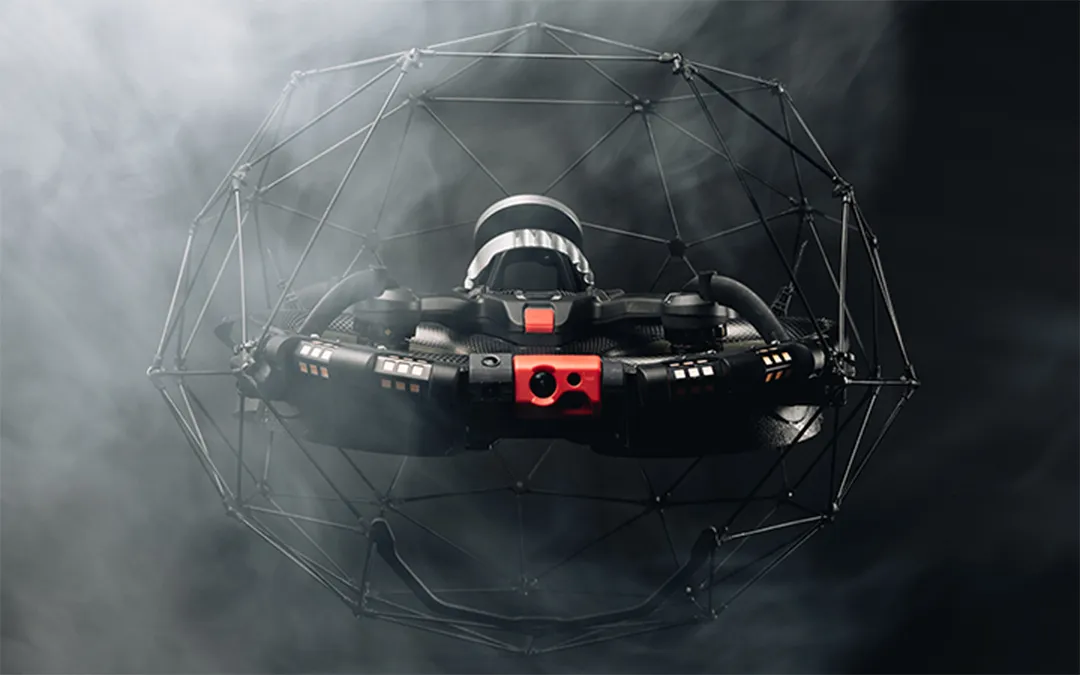

ELIOS 3は、スイスFlyability社が開発した屋内・閉鎖空間向け点検ドローンです。

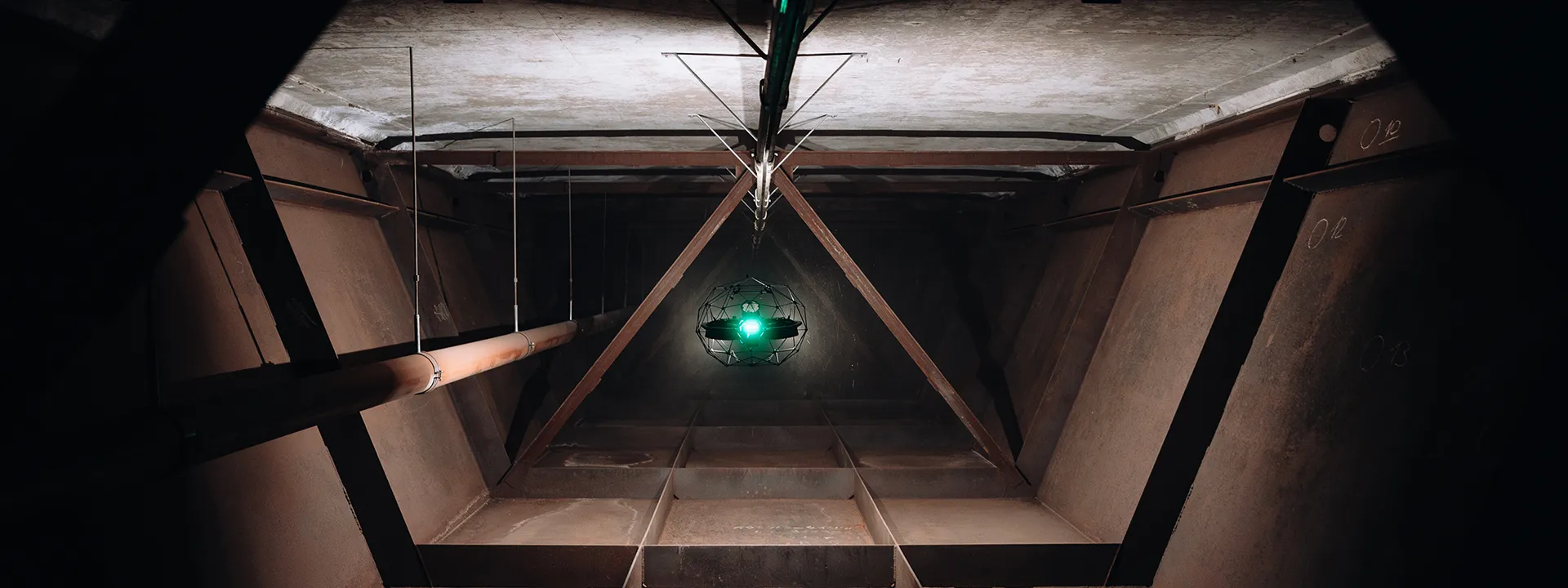

機体全体を覆う独自のケージ構造、LiDARによる3Dマッピング、高解像度カメラとLED照明を搭載。プラント、発電所、下水道、タンク、船舶など、これまで人の立入りや足場を必要としていた場所へ飛行し、設備の状態を確認するためのデータを取得します。
さらに、UT検査や高精度3D測量など、用途に合わせたペイロードを組み合わせることで、目視点検にとどまらない設備点検・データ取得に対応します。
屋内環境での安定飛行を可能にするFlyAware
安定飛行
ELIOS 3はFlyability独自のSLAMエンジン「FlyAware」を搭載。周囲の環境をリアルタイムに把握し、GPSの届かない屋内・閉鎖空間であってもピタリと空中に静止します。
飛行しながら、機体の位置と周囲の環境を3Dで把握。

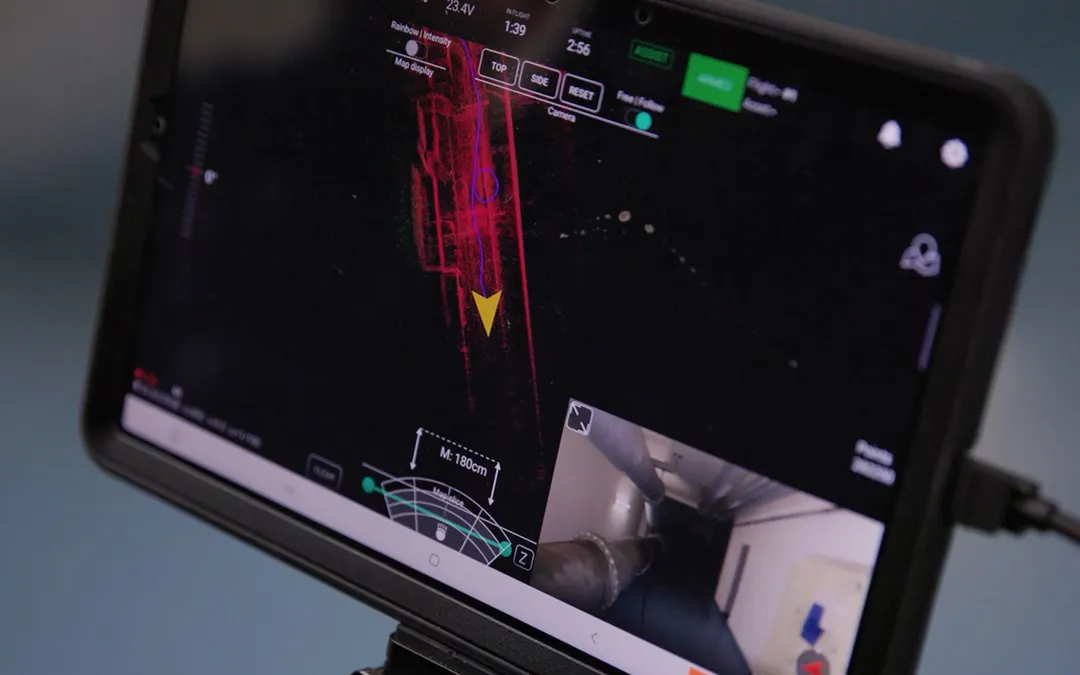

リアルタイム3Dマップ
LiDARで取得したデータからリアルタイムに3Dマップを生成。操縦中の位置把握を支援するとともに、取得した映像や点検データを3D空間上で確認できます。
暗所でも、設備の状態を鮮明に記録。

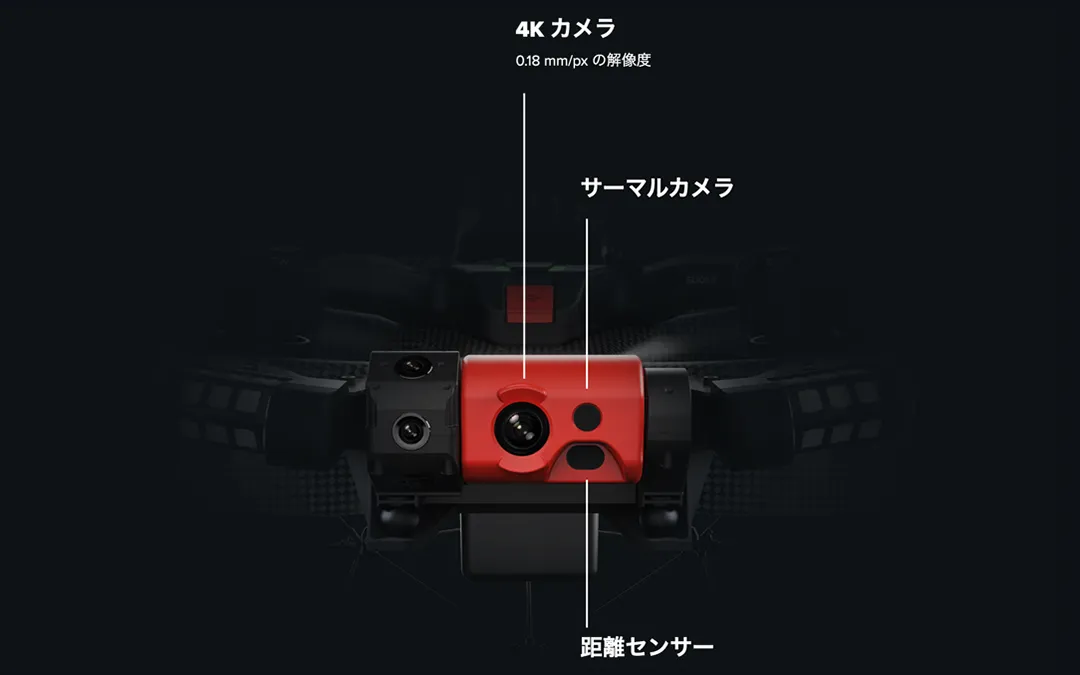

近接点検に特化したペイロード
4K画質のカメラと1.6万ルーメンのLEDにより、照明のない設備内部でも点検映像を取得。赤外線カメラも搭載し、用途に応じた設備状態の確認を支援します。
接触を避けるだけでなく、接触しても飛び続けられる設計。
衝突に強い頑丈なデザイン
機体全体を覆うケージ構造により、壁面や設備との接触からプロペラや機体を保護。接触しても、反転モーターを備えており、接触や衝突をしても墜落せずに機体姿勢を回復できる、唯一のドローンです。

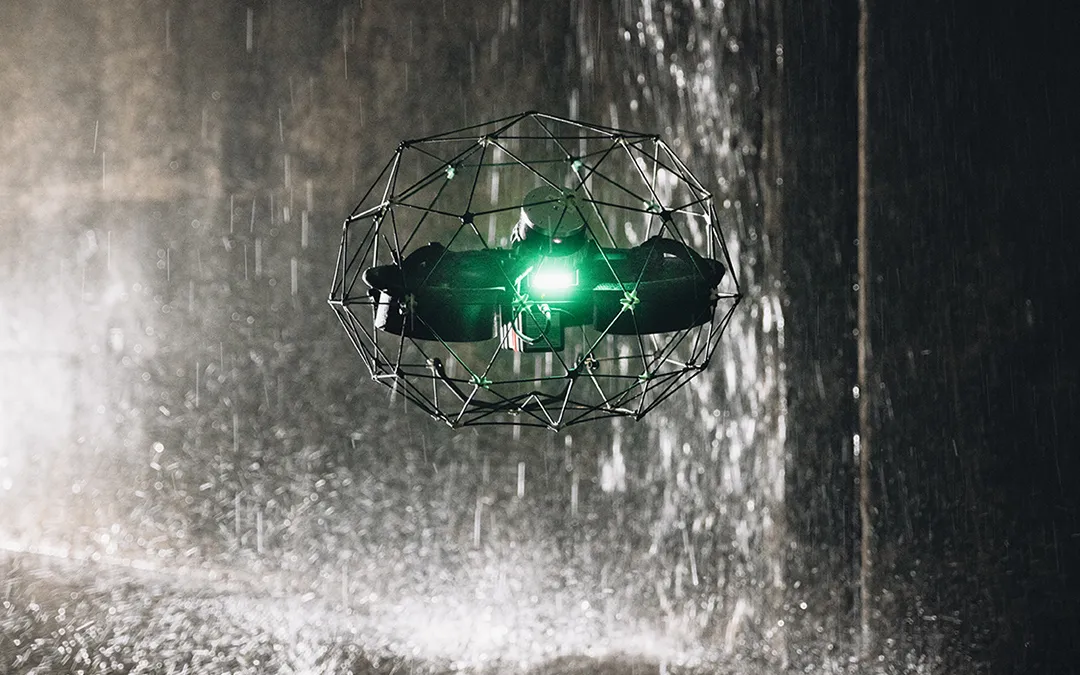

水しぶきや粉塵のある環境でも、安定した点検を。
過酷な環境に対応
IP44相当の防塵・防滴性能を備え、水しぶきや粉塵のある設備内部での点検に対応。LEDライトシステムにより、粉塵の多い環境でも視認性を確保し、設備の状態確認を支援します。
主な機能

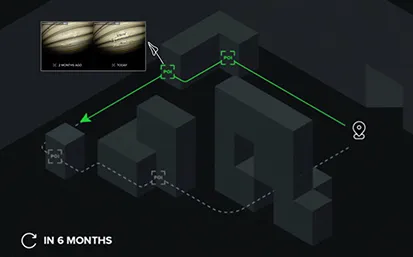

リピートフライト
一度飛行した点検ルートを再現。定期点検を、より効率的に。
過去に手動飛行したルートをもとに、同じ点検飛行を再現。定期点検における撮影条件のばらつきを抑え、設備の経年変化を比較しやすくします。

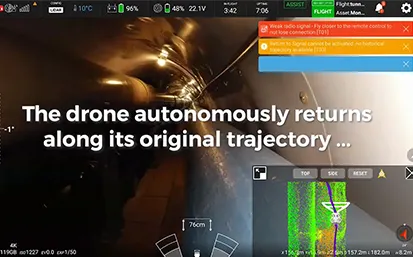

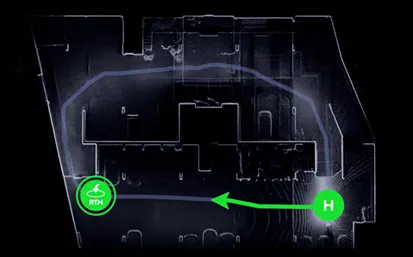

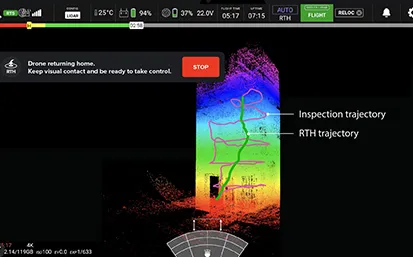

RTH（Return to Home）
飛行開始地点への帰還をサポート。
LiDARによる自己位置推定を活用し、飛行した経路をもとに帰還。複雑な屋内環境での操縦を支援します。
レジューム機能
バッテリー交換後も、点検の続きをスムーズに。
長時間・長距離の点検でバッテリー交換が必要になった場合でも、点検途中の位置へ復帰し、作業を再開できます。
Return to Signal
通信が途切れた際も、通信可能な位置への復帰を支援。
通信状態が失われた場合、通信を回復できる位置まで戻ることで、閉鎖空間での安定した運用をサポートします。

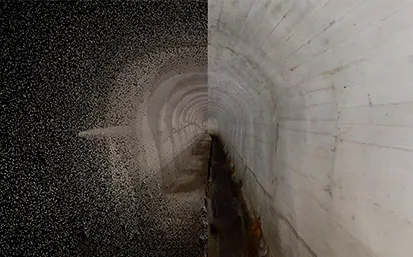

カラー点群
3D点群に色情報を付加し、設備をより直感的に把握。
LiDARで取得した3Dデータとカメラ映像を組み合わせ、カラー化された点群データを生成。設備形状と実際の状態を視覚的に把握できます。

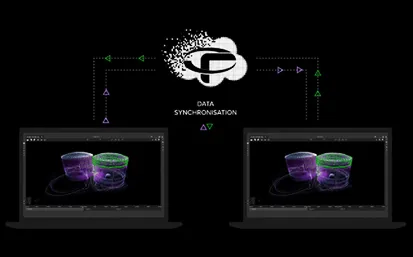

クラウド管理
点検データを、現場だけで終わらせない。
取得した映像・画像・3Dデータなどをクラウド上で管理。点検結果の共有や確認、継続的な設備管理に活用できます。

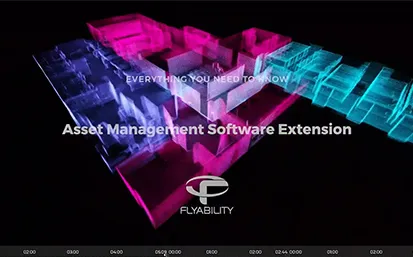

施設管理
複数回の点検データを、設備単位で管理。
同じ設備で取得したデータをまとめて管理し、過去の点検結果との比較や継続的な状態把握を支援します。
ELIOS 3を、さらに専門的な点検ツールへ
用途に合わせたペイロードを組み合わせることで、目視点検だけでなく、UT検査や高精度3D測量などへ活用範囲を広げます。

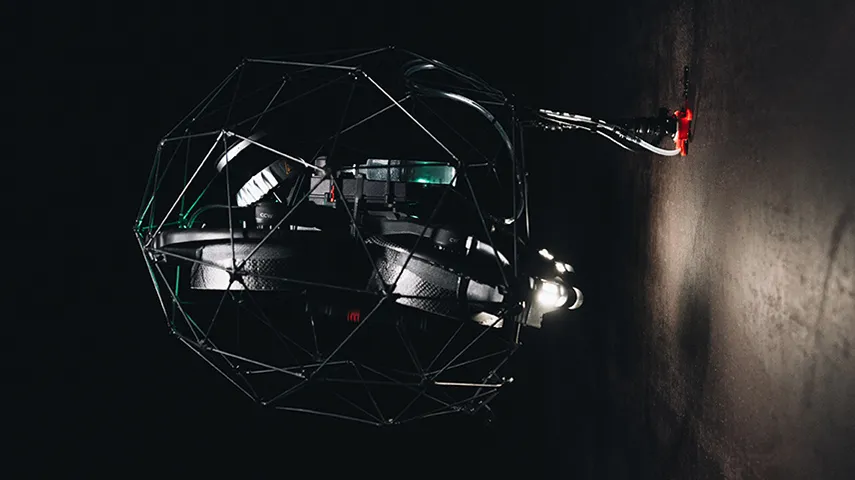

超音波による肉厚測定
「UT検査ペイロード」
Cygnus InstrumentsとFlyabilityが共同開発。ELIOS 3を「飛行する超音波厚さ計」として活用し、高所や閉鎖空間などで肉厚測定が可能です。
LiDARと組み合わせることで、測定値を3D空間上の位置情報と紐付けて保存。また、適切なプローブの種類を選択することで、塗装の上から肉厚の測定が可能です。

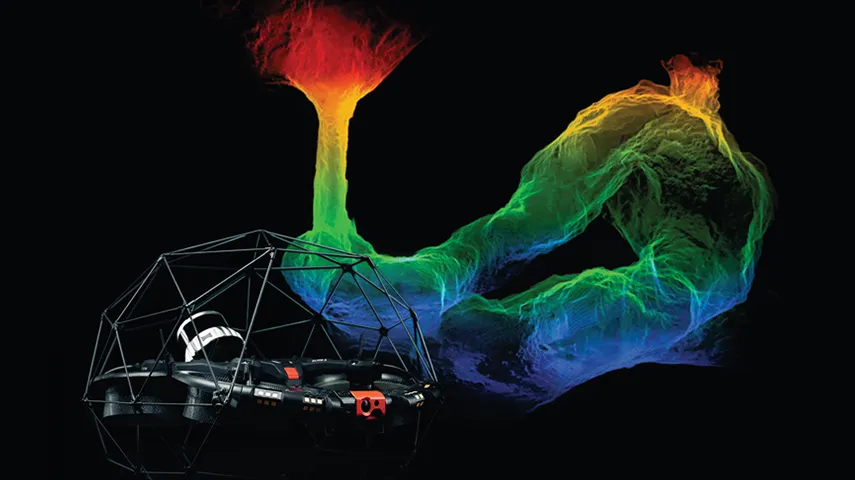

高精度3Dデータ取得
「測量ペイロード」
測量ペイロードでは、最大約130万点/秒の点群取得、最大100mの測距に対応。構造物・地下空間などの3D計測やデジタル化に活用できます。
FARO社製の高性能LiDARをELIOS 3に搭載し、FARO Connectを組み合わせることで、設備内部や地下空間などの3Dデータを高精度に取得。
アクセサリー

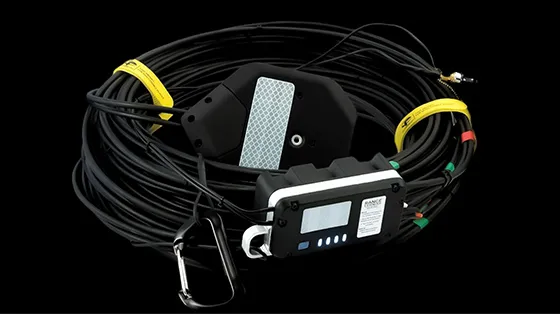

Range Extender
通信環境が厳しい場所で、通信範囲の拡張を支援。

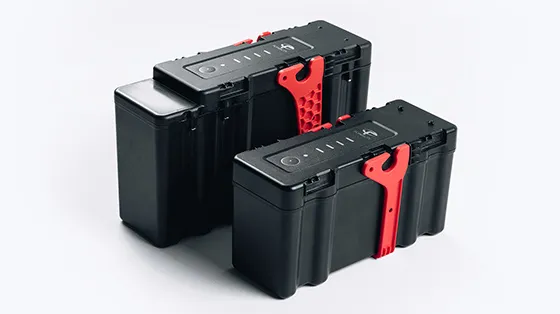

大容量バッテリ
より長時間の点検・データ取得をサポート。

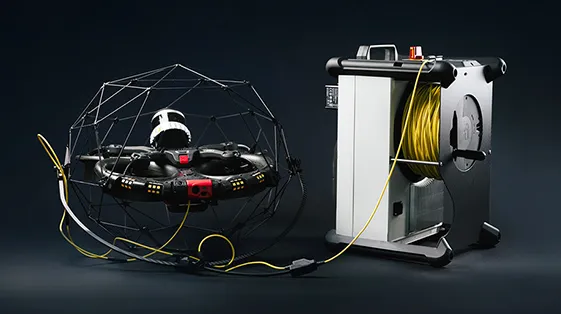

有線給電システム
用途・環境に応じた長時間運用をサポート。
主要スペック
| 機体サイズ | W480×H380mm |
|---|---|
| 重量 | 約2.35kg（LiDAR搭載時） |
| 飛行時間 | 約9分（標準バッテリー）／約13分30秒（大容量バッテリー・標準LiDAR搭載時） |
| 最大通信距離 | 最大500m（見通し・理想的な電波環境） |
| カメラ | 4K UHD（3840×2160、30fps）／12.3MP |
| サーマルカメラ | 160×120、9fps／放射温度測定 -10～400℃ |
| LiDAR | 通常LiDAR：精密度 ±1.8cm（2σ）／正確度 0.5～1%ドリフト 測量LiDAR：精密度 ±1.2cm（2σ）／正確度 約0.1～0.2%ドリフト |
| 照明 | 最大16,000ルーメン |
| 動作温度 | 0～50℃（バッテリー条件等により制約あり） |
| 防塵・防水等 | IP44相当（基本点検ペイロード）／LiDAR：IP68 |
AIと一緒に、導入検討を。
ELIOS 3 の製品情報・活用事例・仕様・Q&Aを整理した「AI検討パック」をご用意しました。
お使いの生成AIに渡して自社設備での活用可否や導入効果を検討できます。
AI検討パックに含まれる内容
- 製品概要・仕様
- 活用シーン・事例
- 従来工法との比較
- AIへの質問例（プロンプト集）
その点検、
ドローンに置き換えられるかもしれません。
設備の種類や環境によって、ELIOS 3を適用できる範囲は異なります。
現在の点検方法や設備状況を伺い、安全性・工数・コスト・設備停止時間など、改善できるポイントをご提案します。
